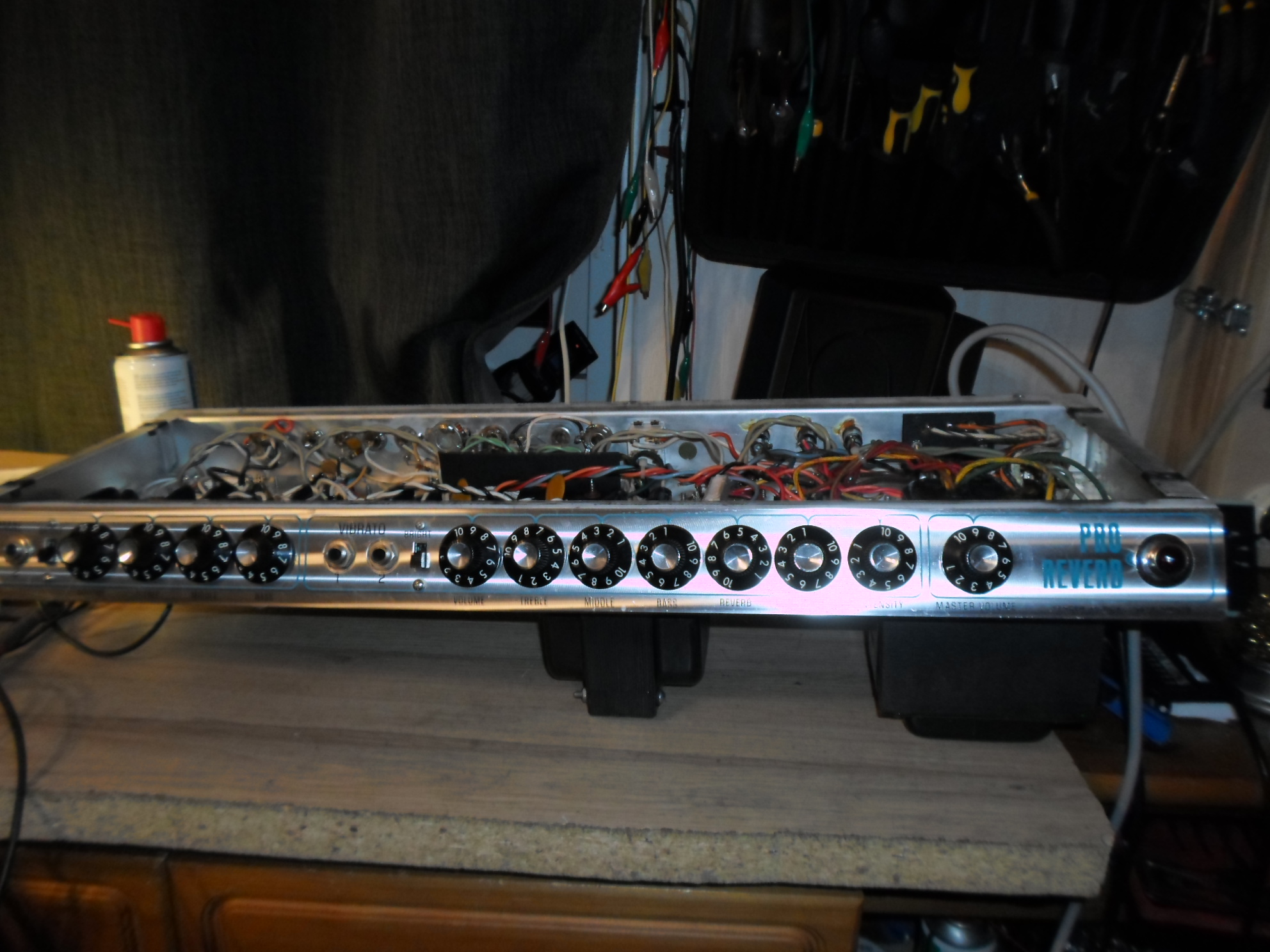

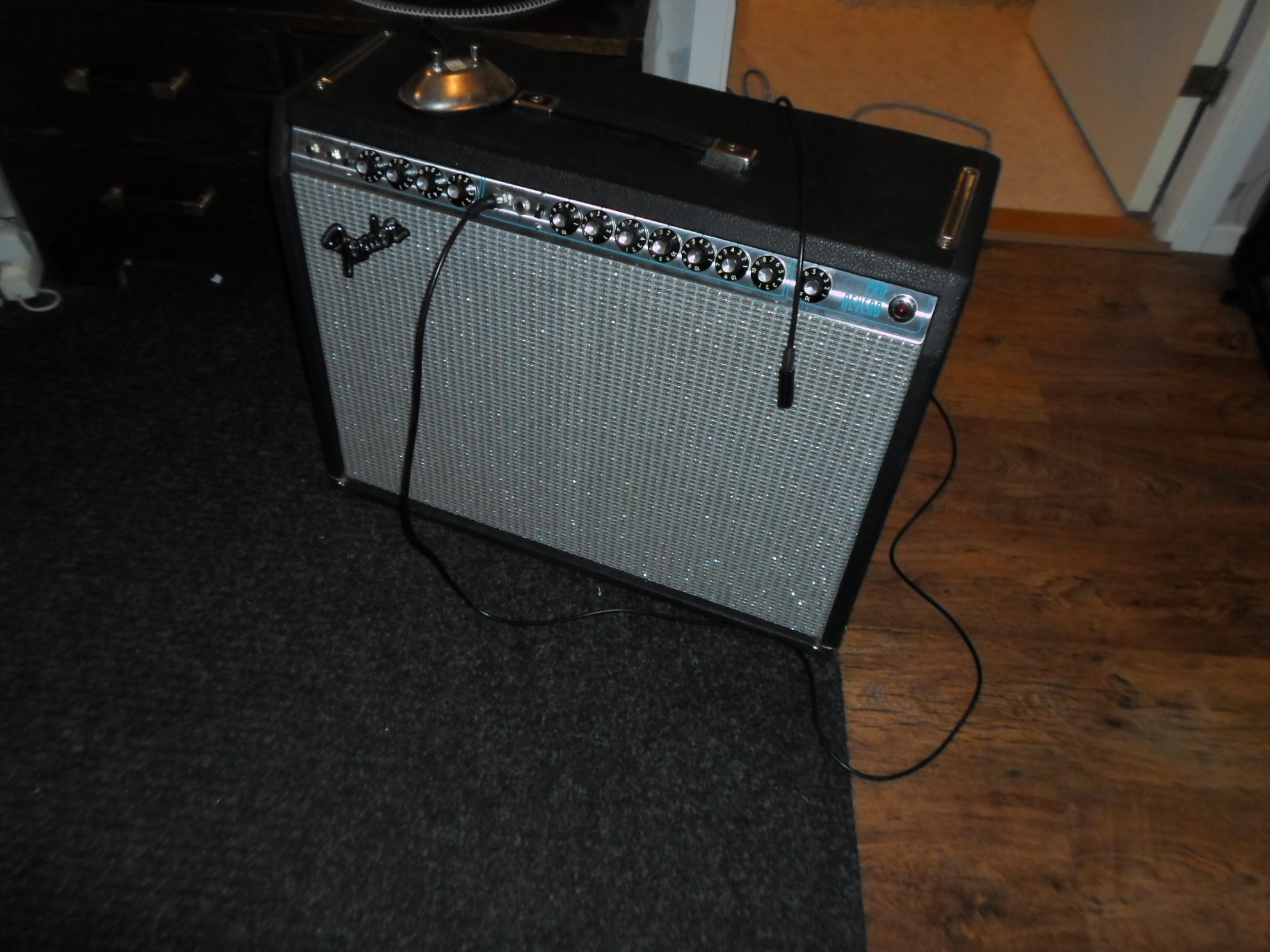

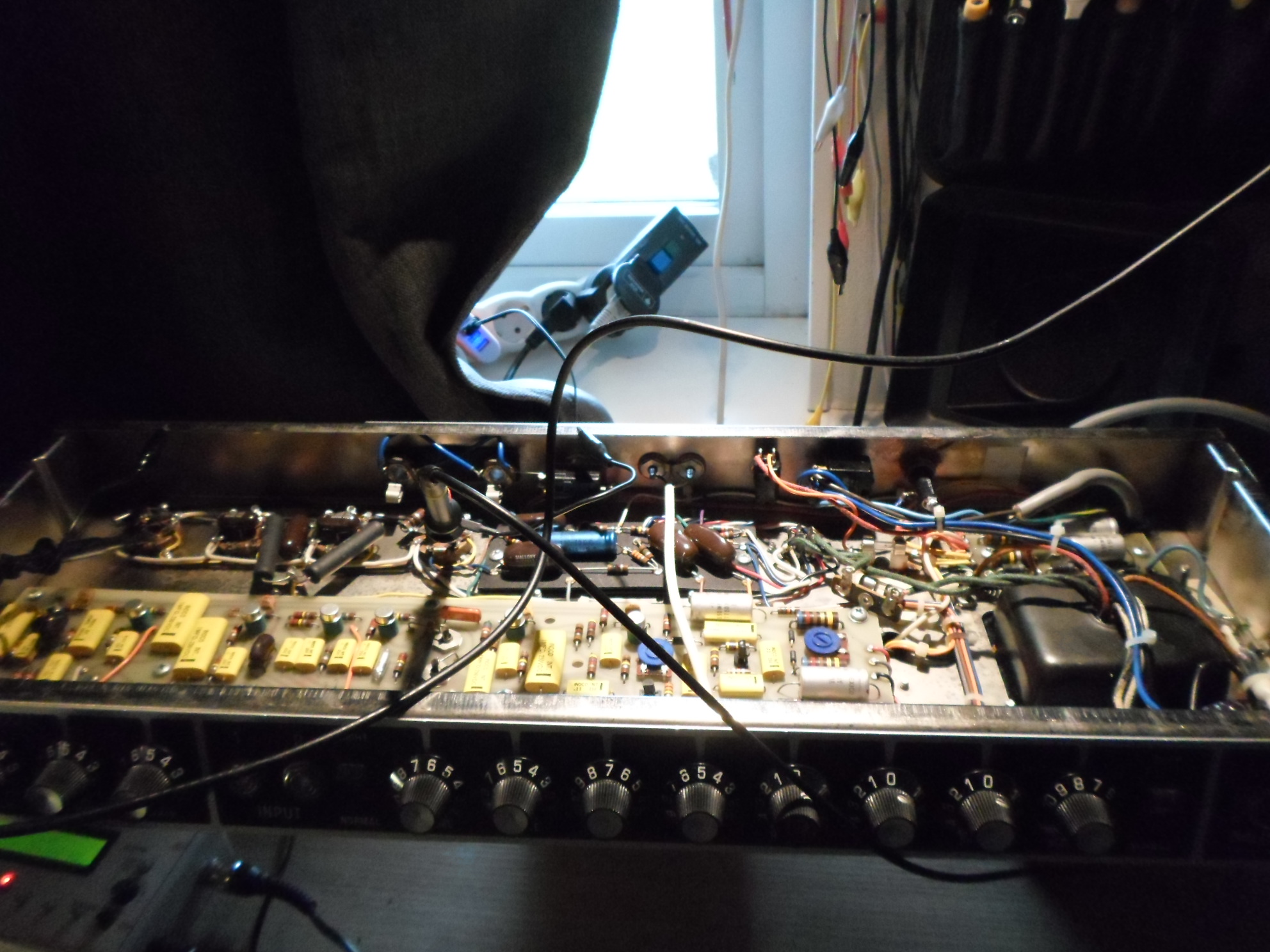

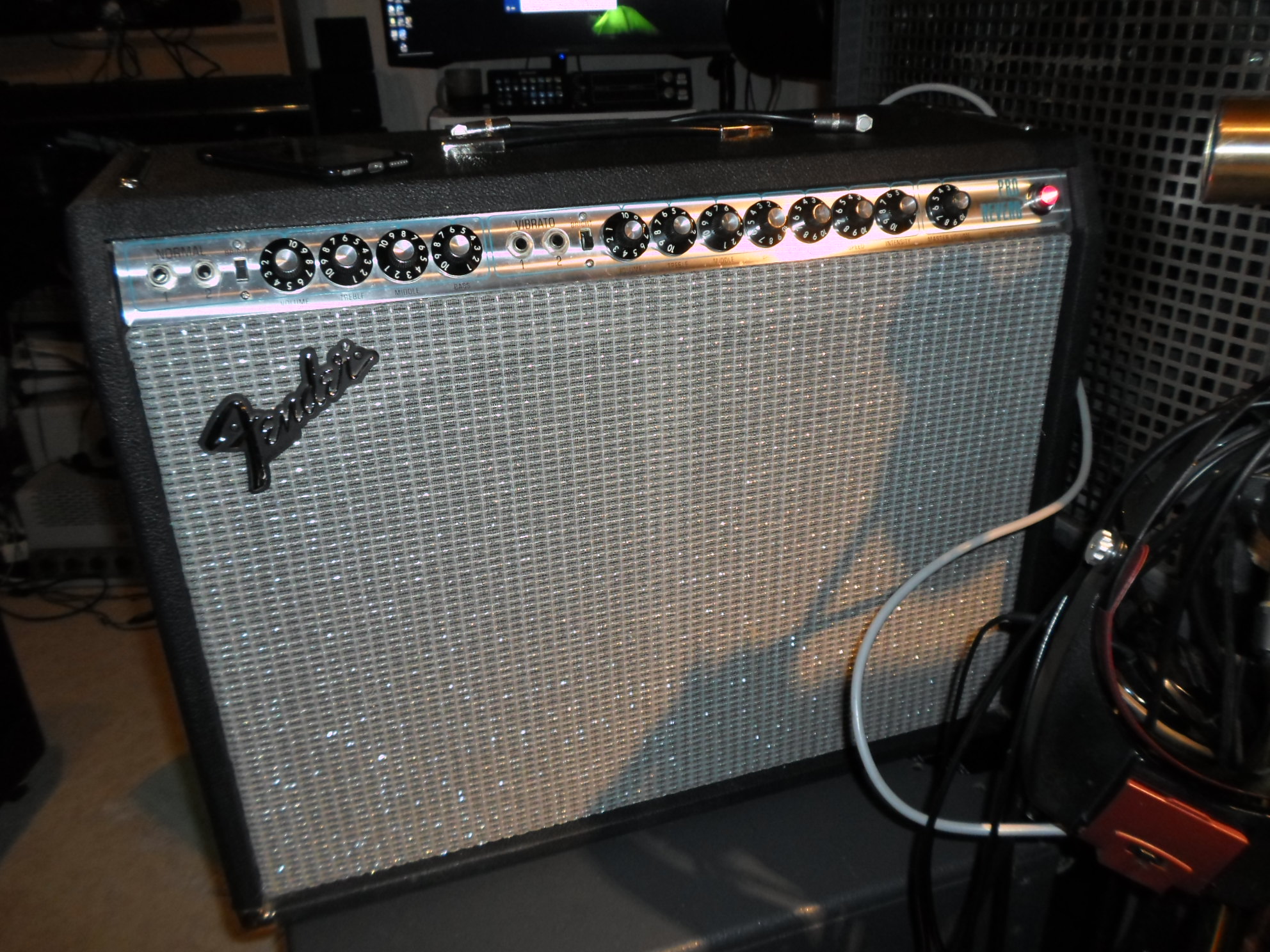

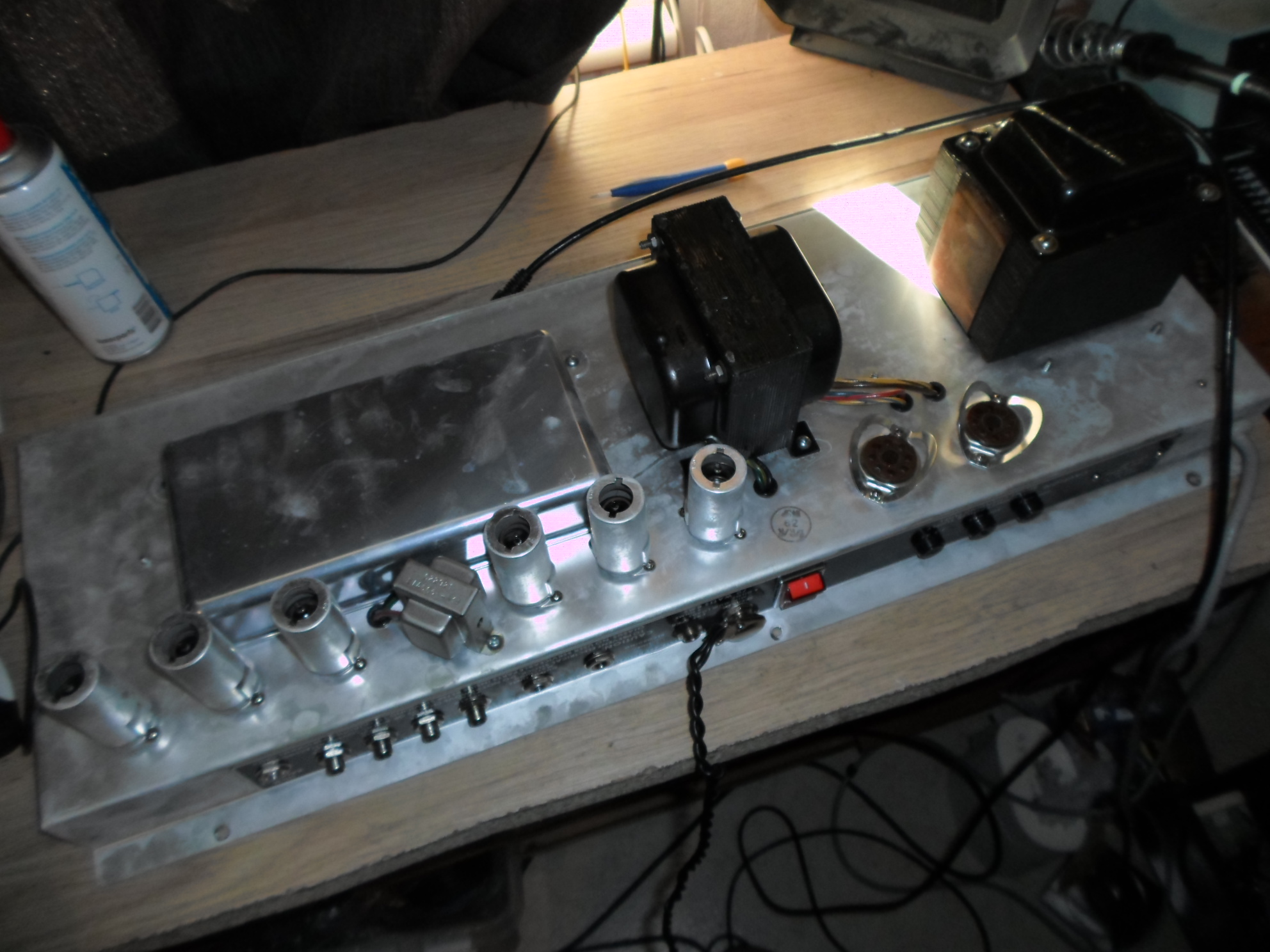

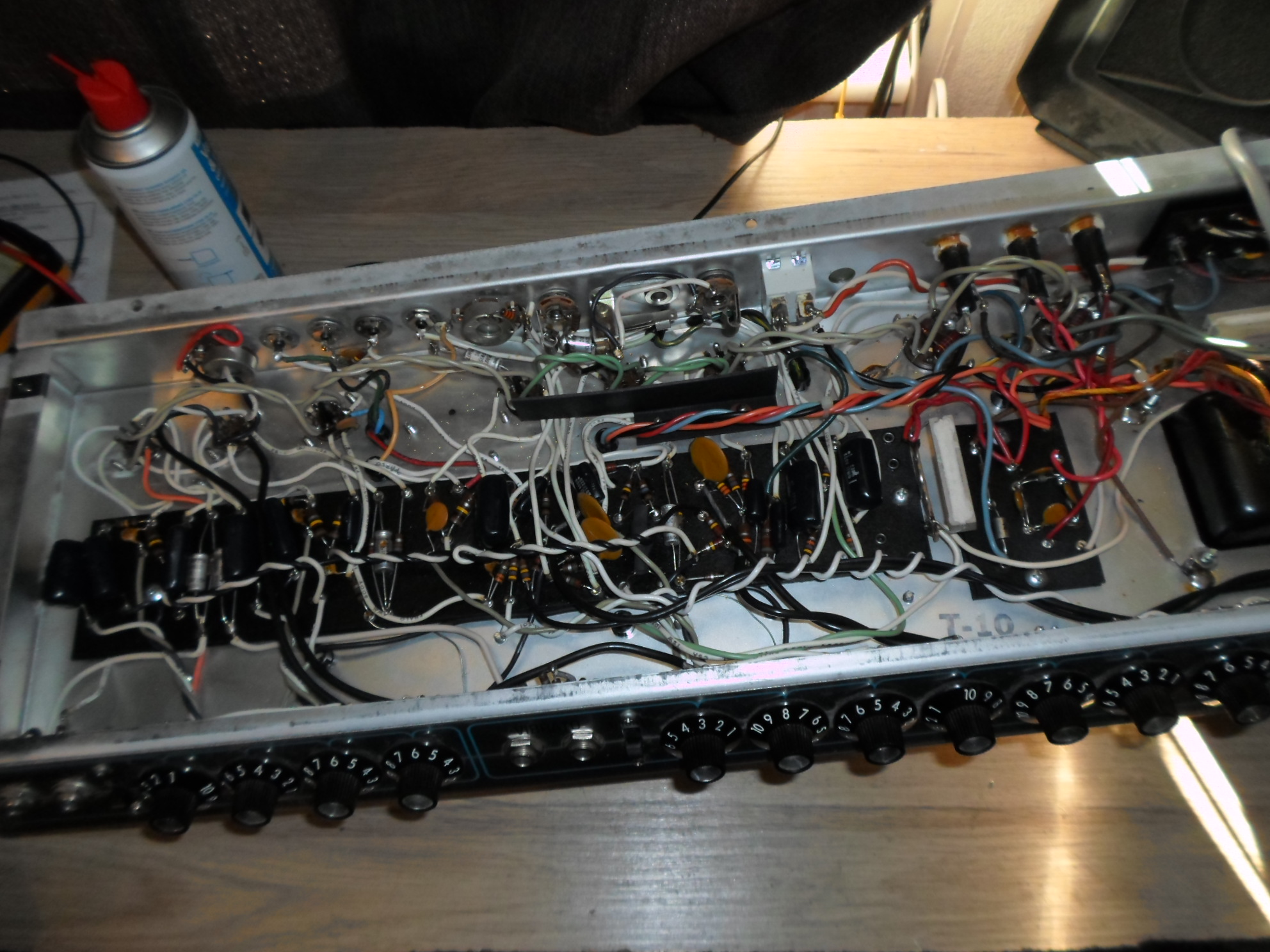

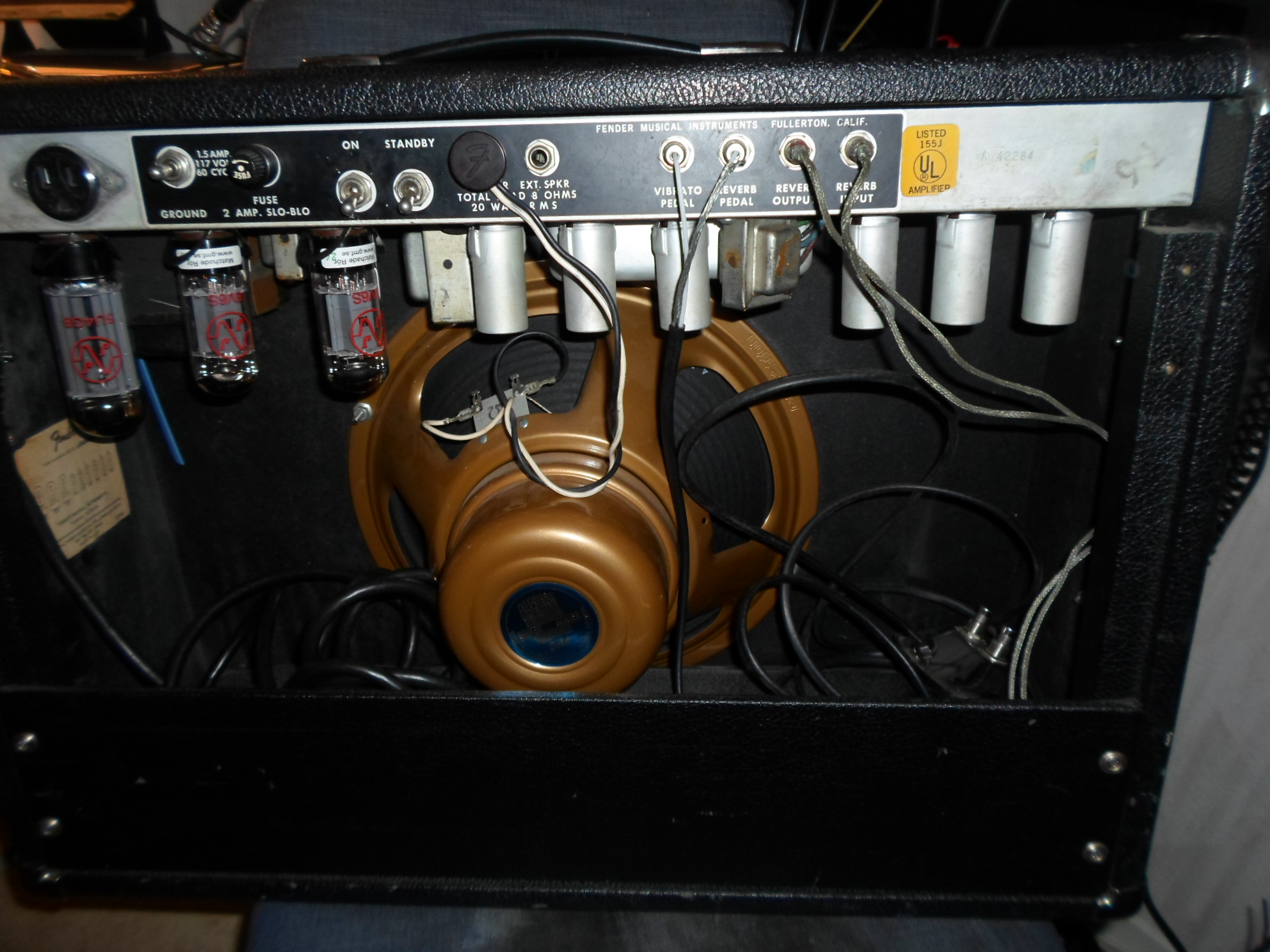

Fender Pro Reverb 70W -78

En Pro Reverb från 1978 i originalskick, 70W-modellen med sk Ultralinjär design i slutsteget. Enligt uppgift knappt spelad på sen -83 och den ser ut att komma direkt från lagret. Rengjorde potar från oxid, kollade kondensatorer o rör, allt såg bra ut. Lödde om skärmen till en footswitchkontakt. Originalrör från -78.

Dr Z Stangray

En amerikansk ”boutique”-stärkare . , Vox-inspirerad med EF86 i försteg o minimalt med kontroller (Vol , Tone o Cut). Det knastrade o small om den , det visade sig vara ett slutrör. Bytte alla 4 EL84:orna så var den OK igen. Glömde ta fler bilder…

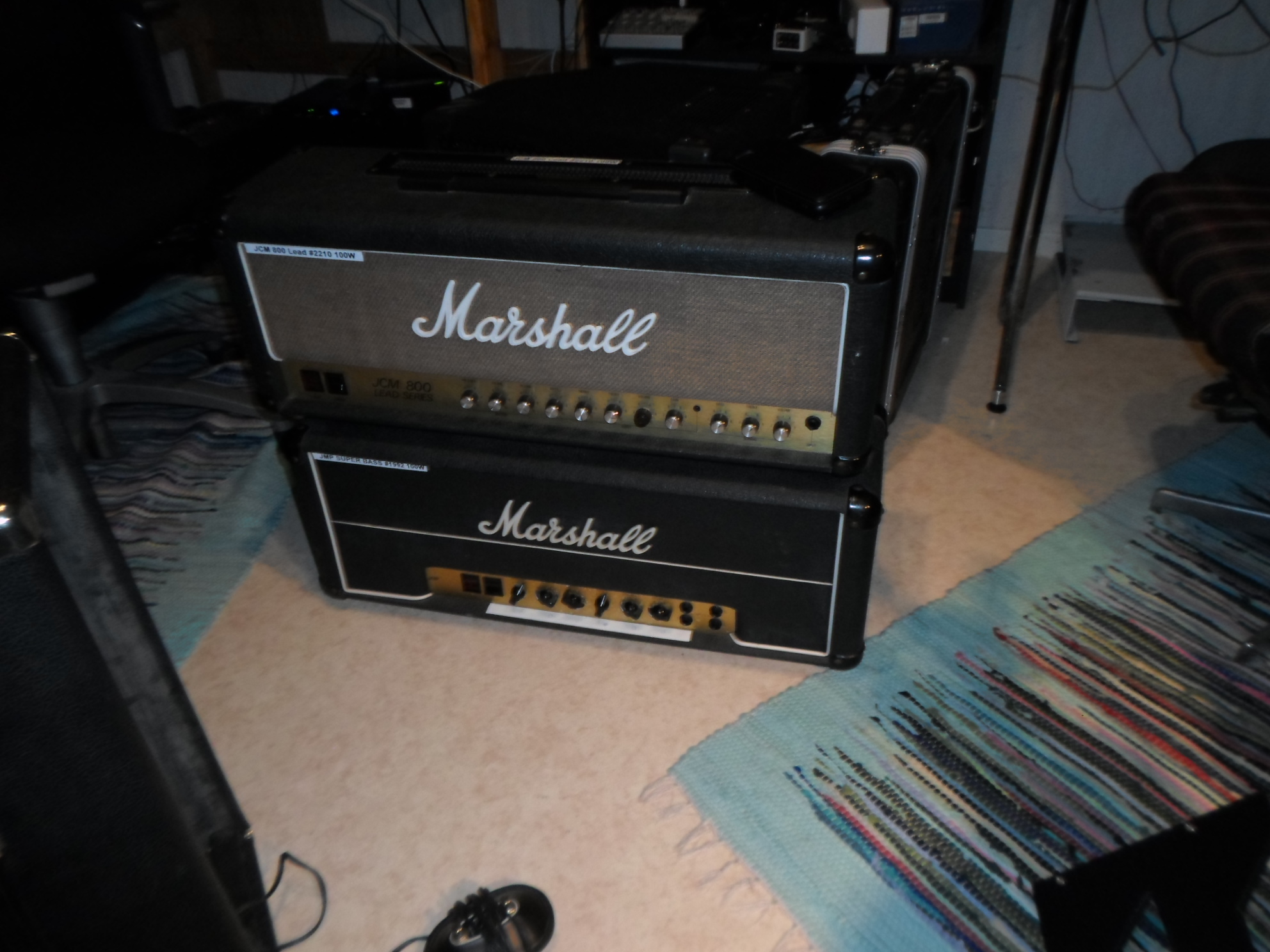

Diverse

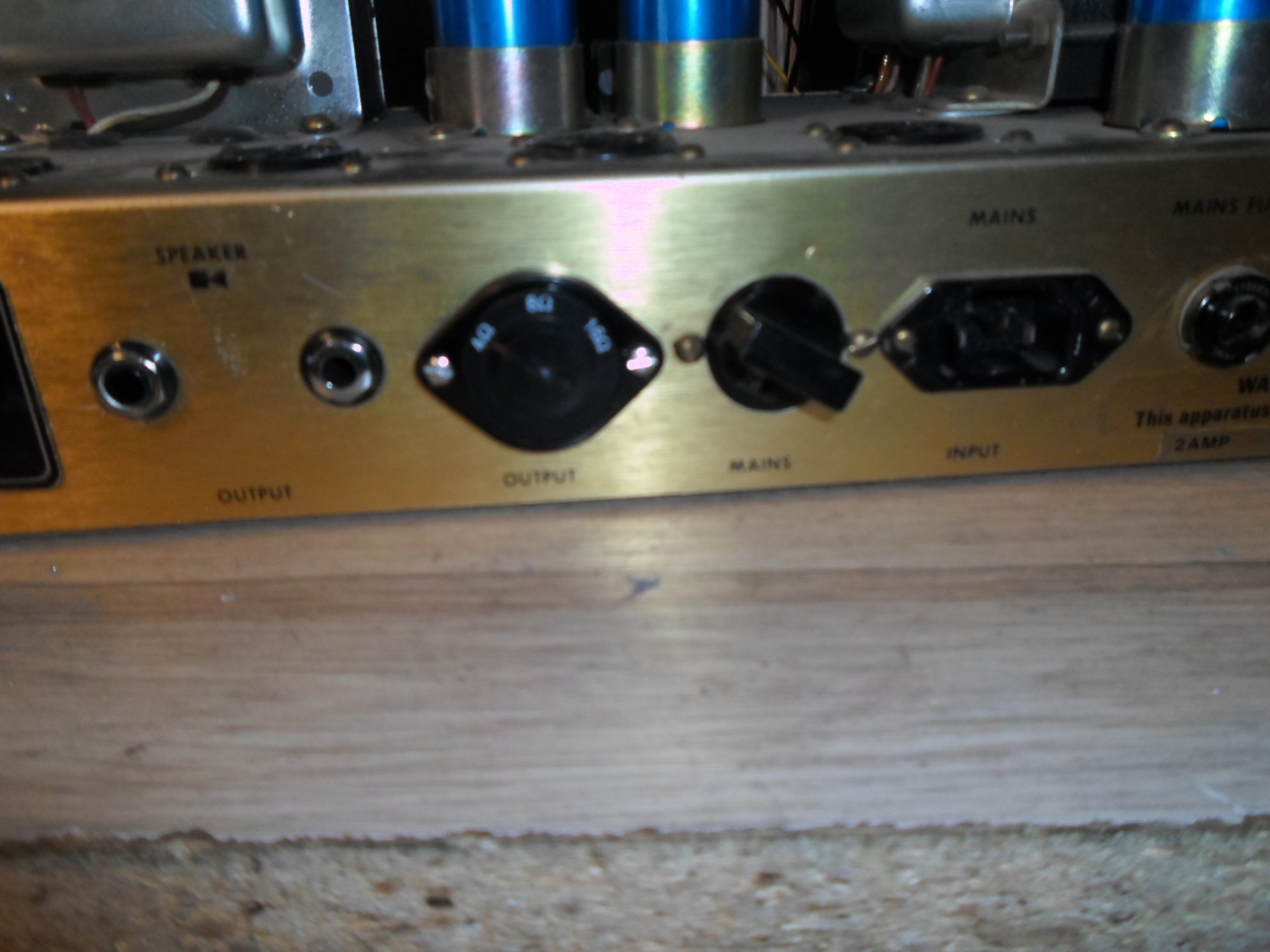

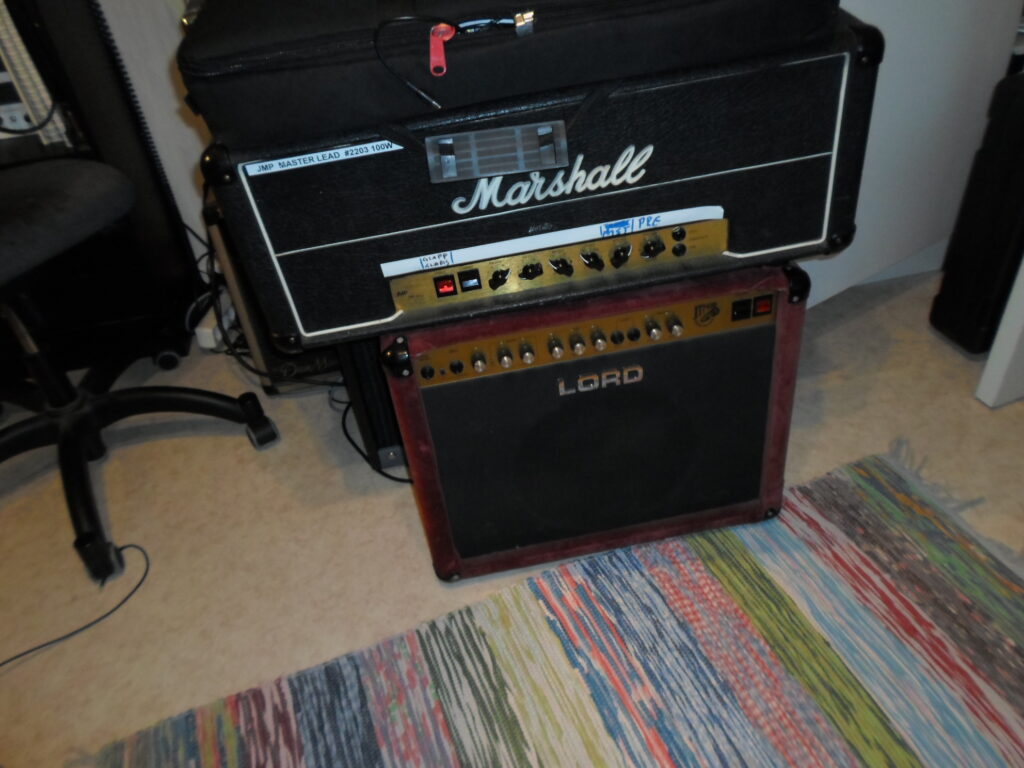

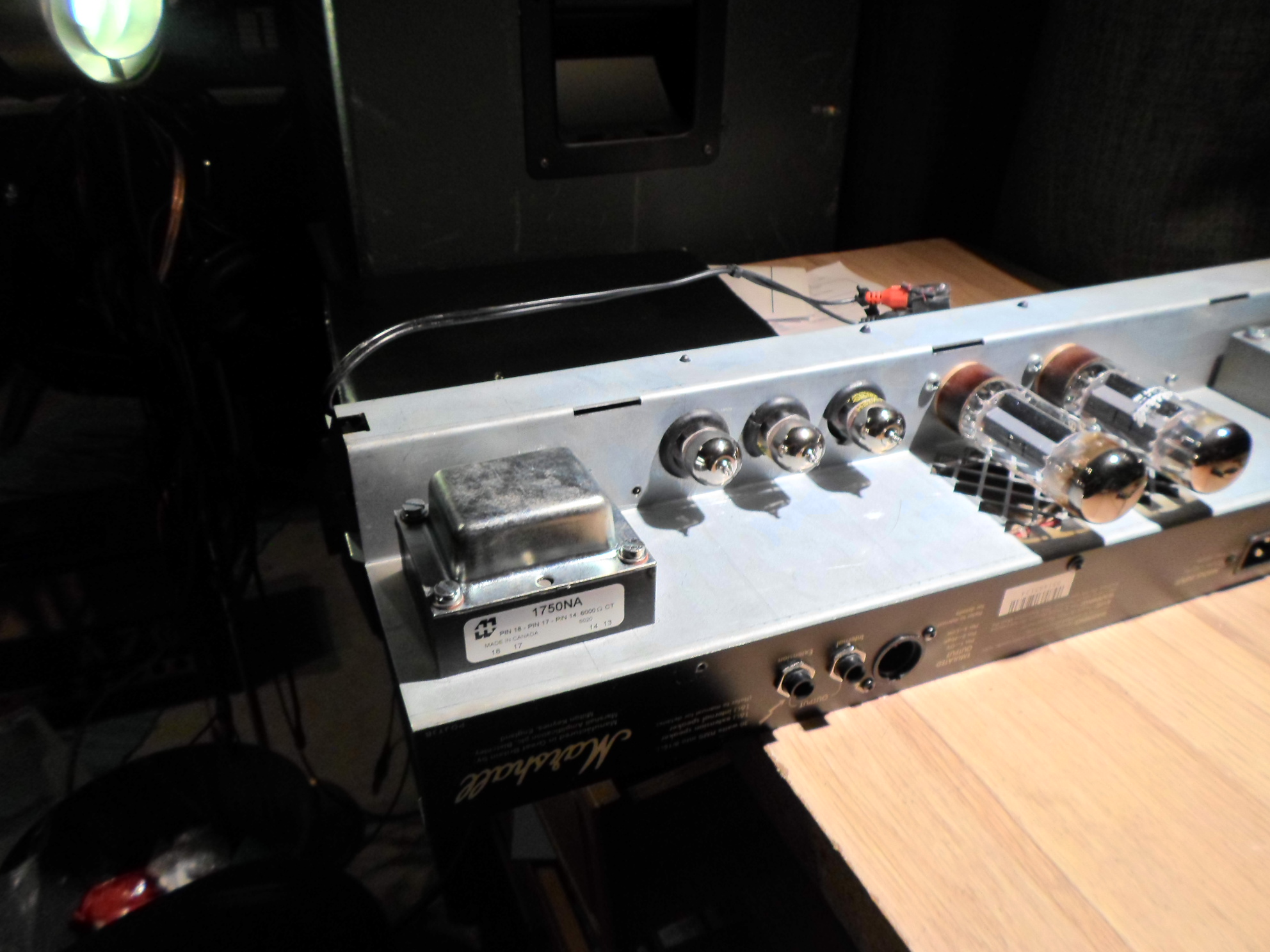

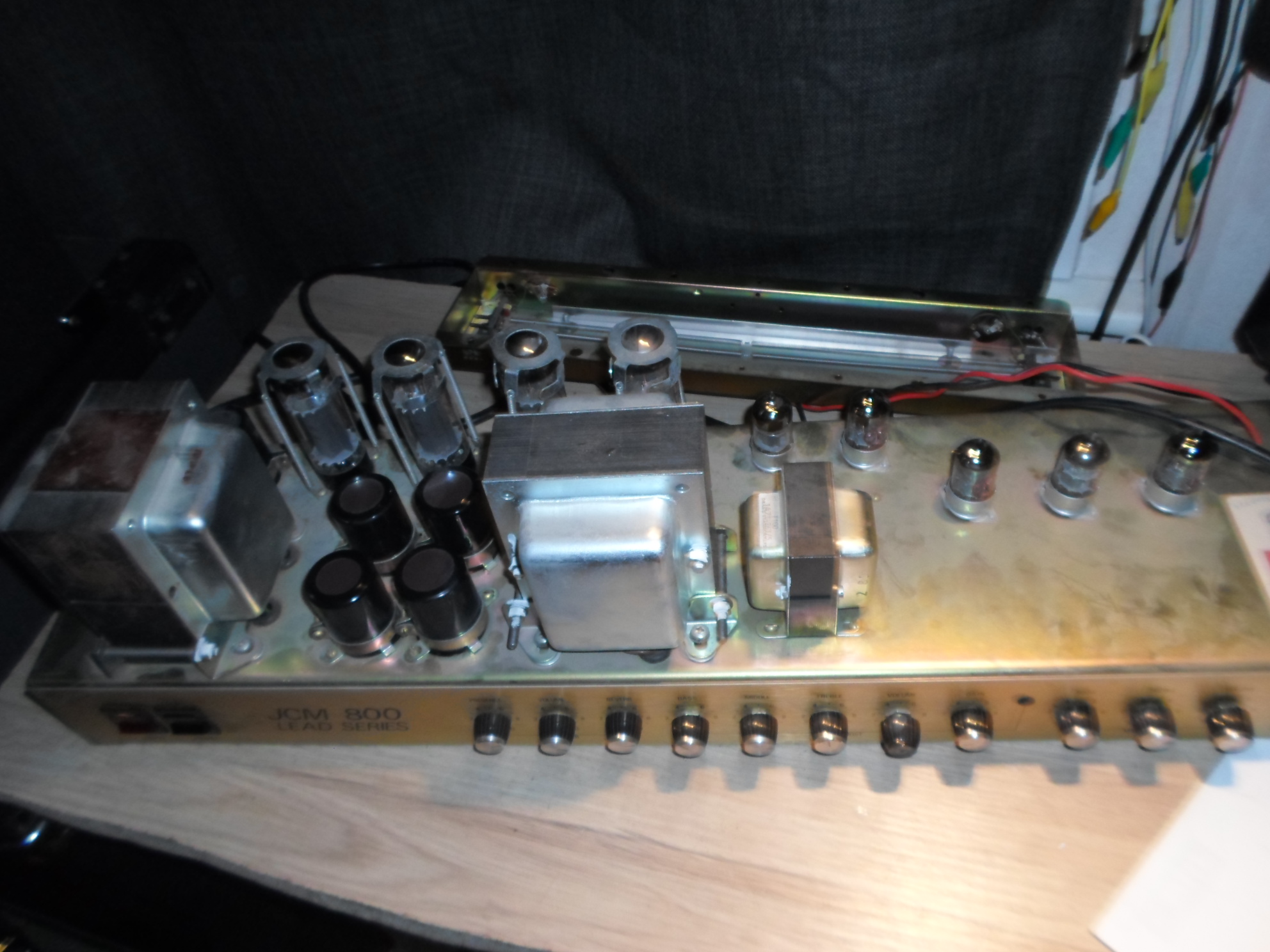

Sammanfattar diverse jobb under november/december: Marshall JTM med skjuten utgångstrafo, Marshall 2203 med biaskrets anpassad för 6550-rör, trasig strömbrytare och glapp i impedansväljaren och lite annat smått o gott.

Laney TT50H

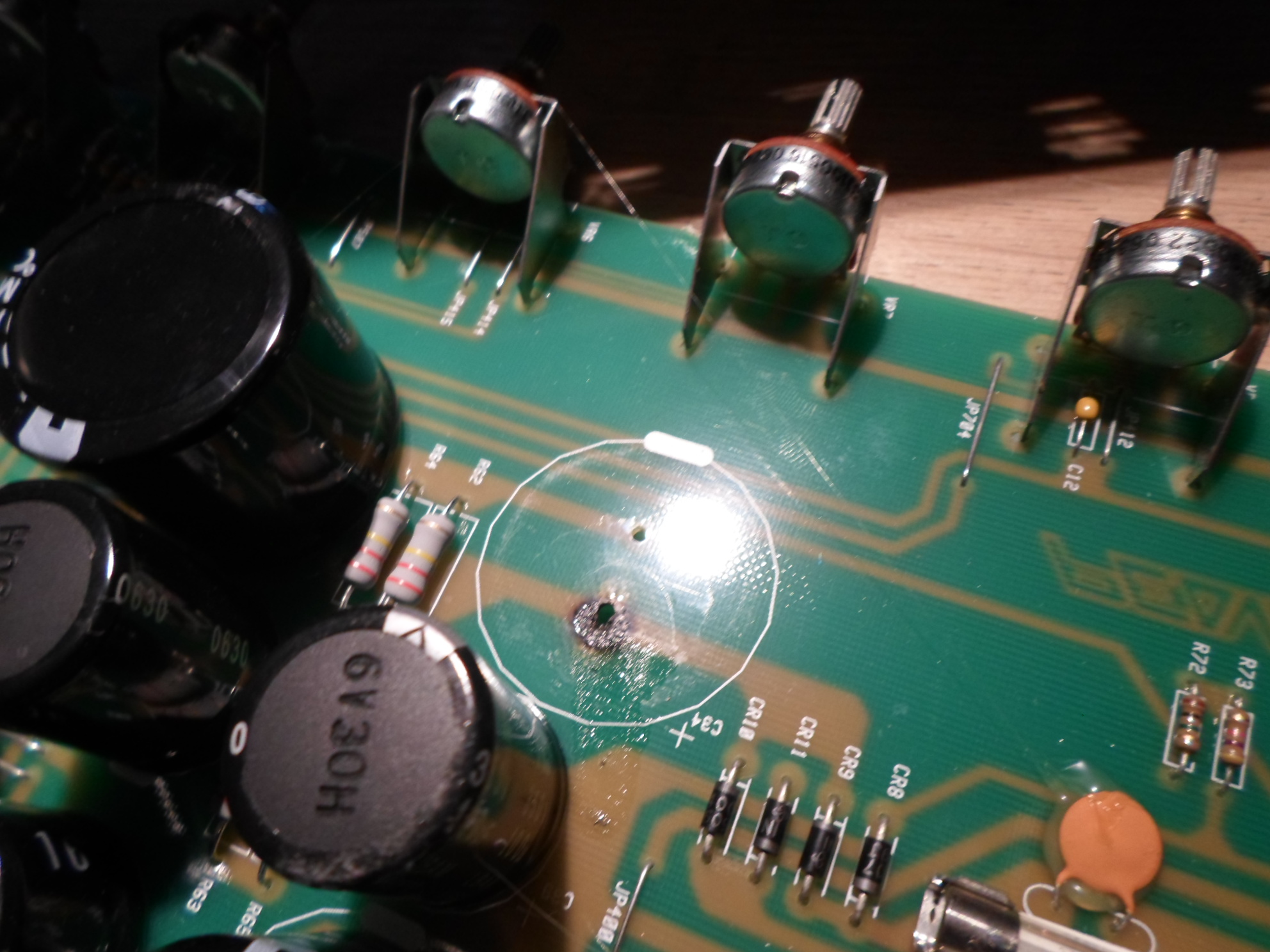

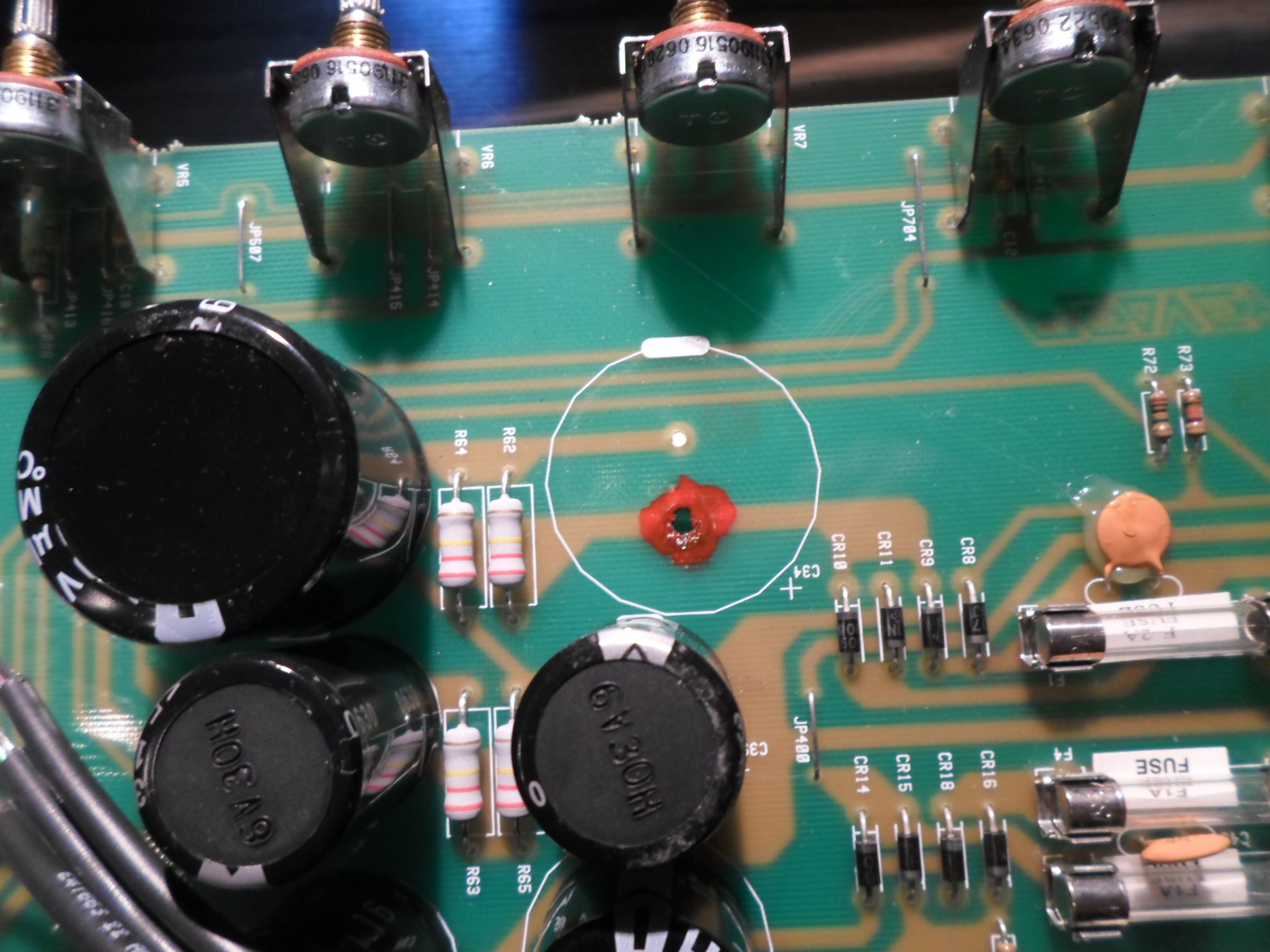

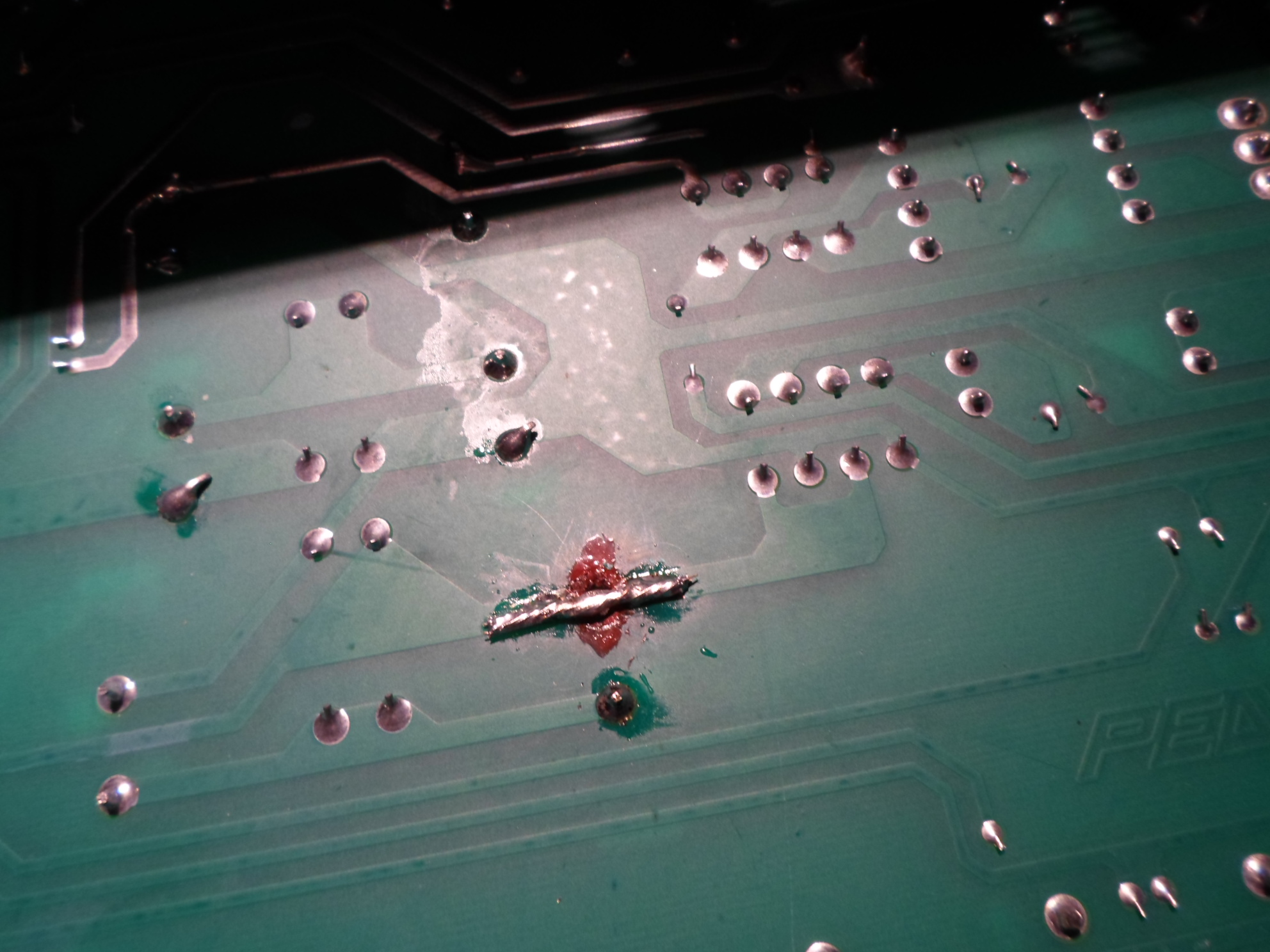

En Laney TT50H som hade väsnats o luktat bränt. Ett effektmotstånd som låg emot kretskortet hade bränt sönder kortet och smält lödtennet. Motståndet föll i småbitar. Jag gjorde rent kortet och satte dit ett nytt motstånd, men lät det sväva en bit ovanför kortet för bättre värmeavledning. Koll av bias som var rätt ställd, alla rör var OK.

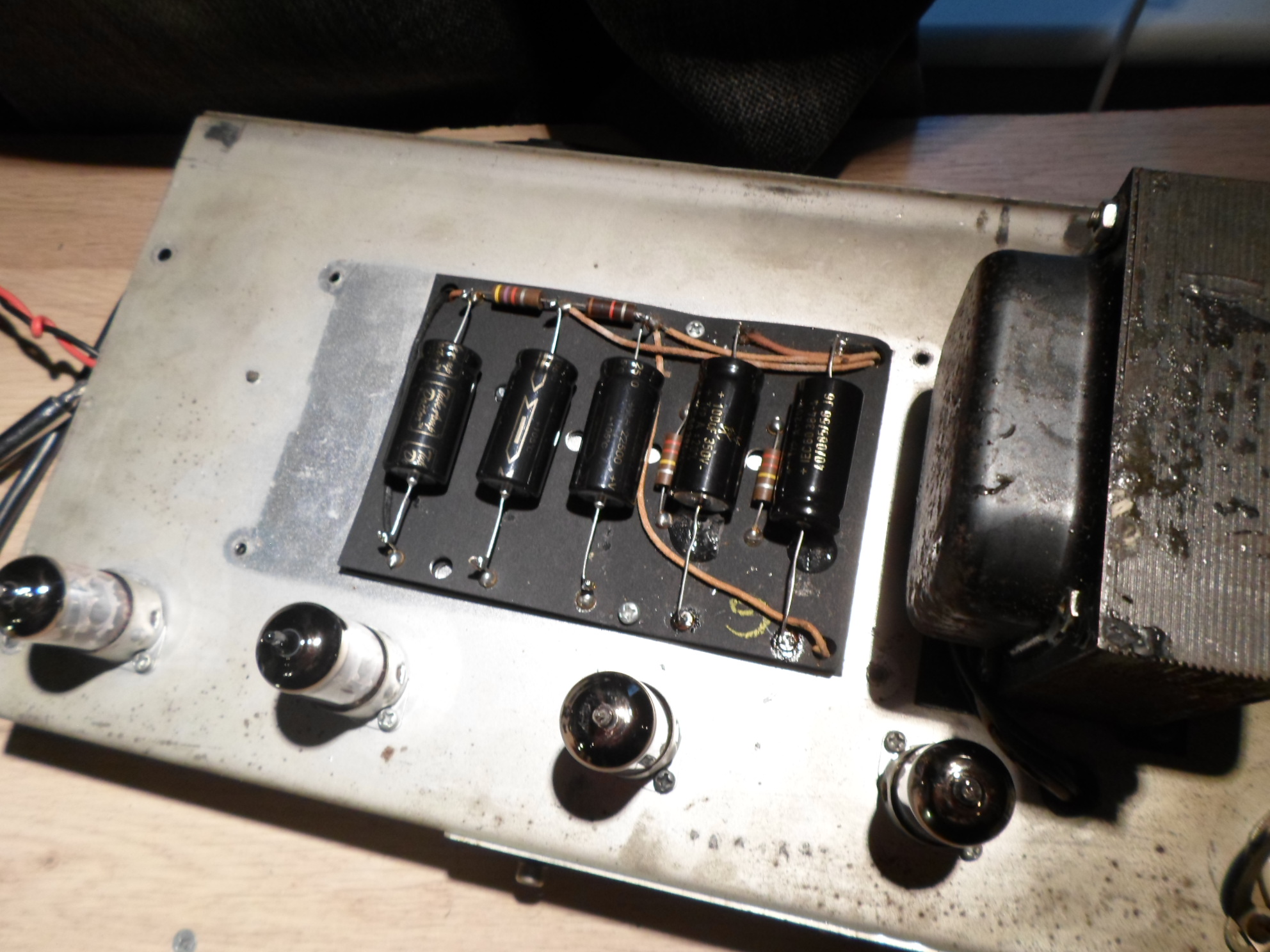

Laney Supergroup 100

Lite glest mellan uppdateringarna, Covid m.m kom emellan. Men nu har jag levererat ut en Laney Supergroup 100 som fått en genomgång efter att ha varit ”avställd” i 15 år. Klassisk stärkare som bl a användes av Tony Iommi i Black Sabbath.

Skyhöga spänningar som i många gamla Laneys. För att råda bot på detta så skiftade jag primärtapp till 240V vilket fick ner anodspänningen till 540V. Fortfarande för högt för skärmgaller så där installerades Zenerdioder för att droppa ytterligare 60V.

Elektrolyterna mätte OK och såg hela ut så de fick vara kvar. Ett slutrör var trasigt och byttes ut mot ett matchande (Det var Philips/Mullard rör så de tre som var hela fick en ny kompis, istället för att byta alla 4). Justerbar biaskrets installerades, dräneringsmotstånd för att få bort spänningen i avslagen stärkare, rengöring potar m.m.

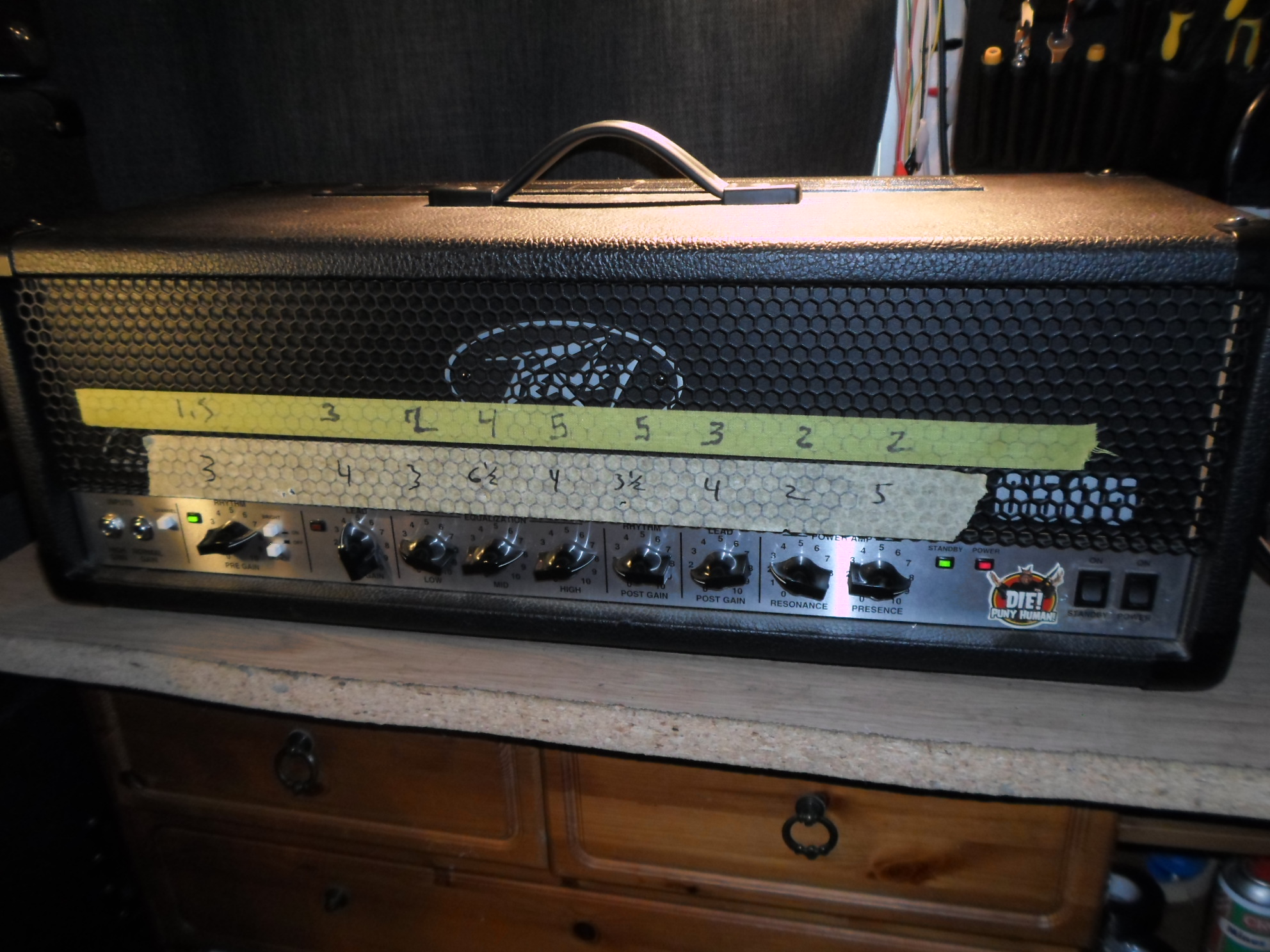

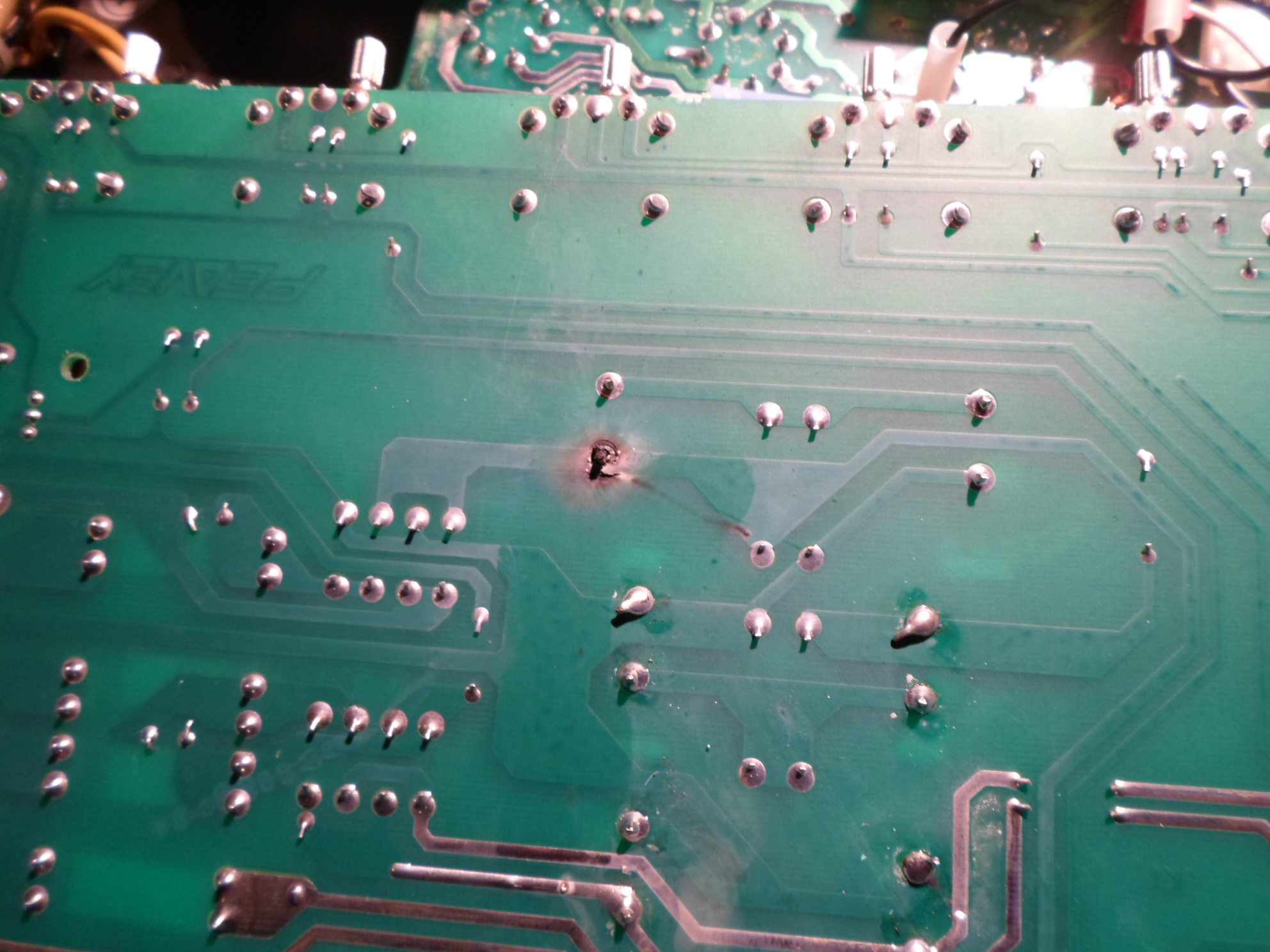

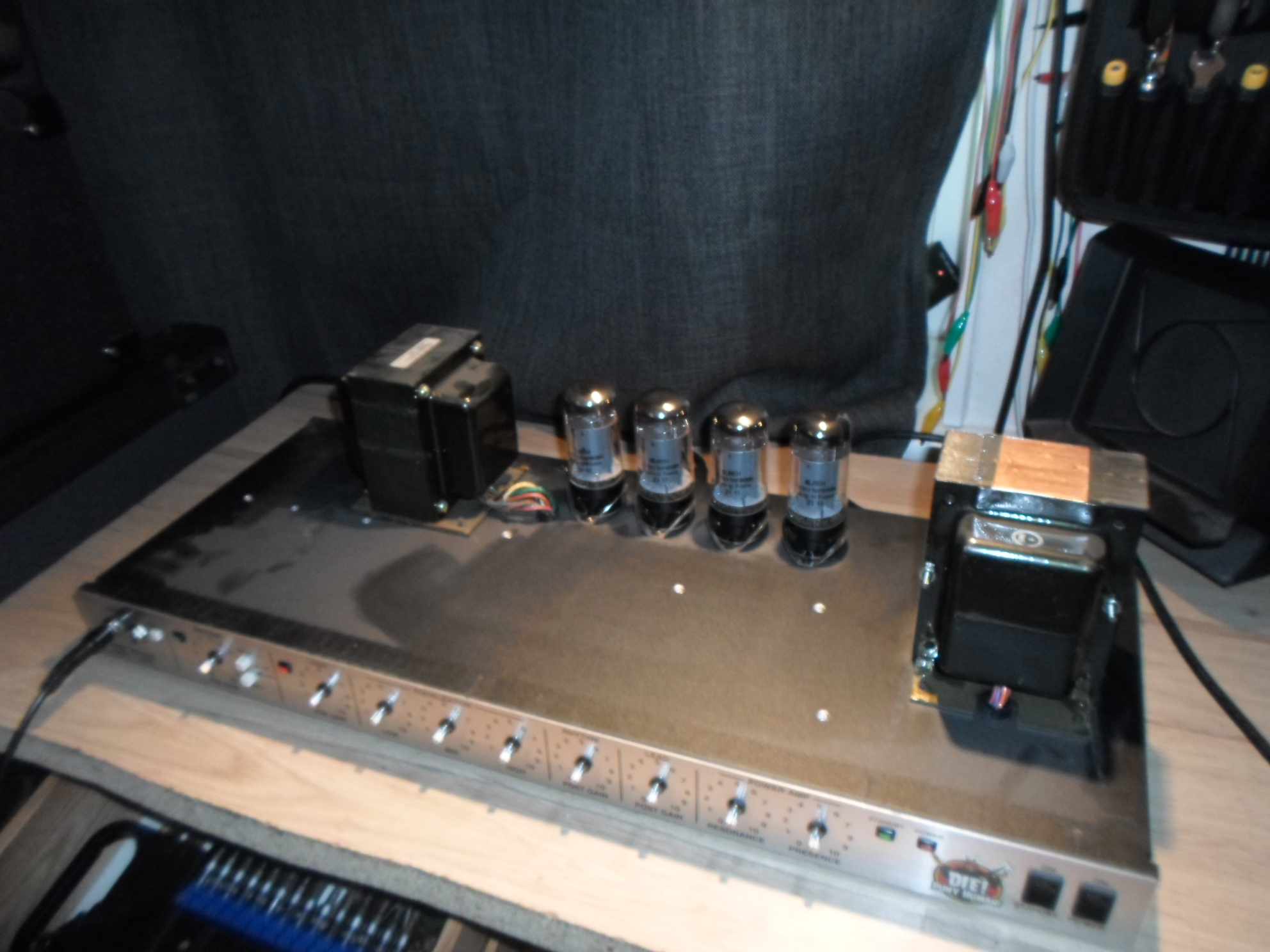

Bugera 333XL o Peavey 5150

Förstärkare som inte fungerade trots rörbyte. På Bugeran så hade en lödning släppt i power supply och preampen var utan spänning. Peaveyn hade en skjuten B+ säkring internt. Alla rör kontrollerades i rörprovare utan anmärkning

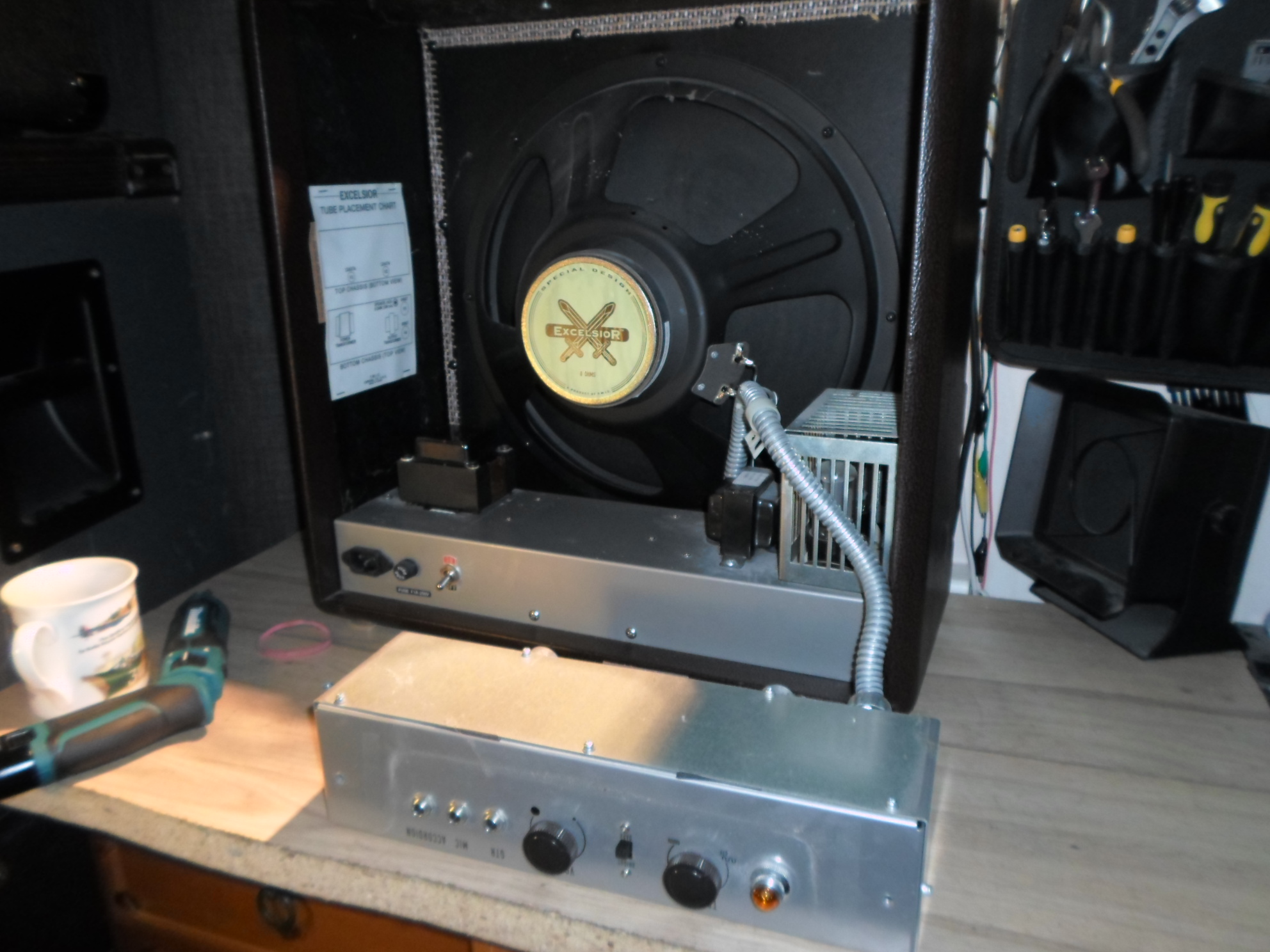

GK MB150

Ett Gallien Krueger bascombo där högtalarens ”foam” pulvriserats av ålder. Bytte högtalaren mot ett Eminence BP122 som är lämpad för små ”closed cabinets”.

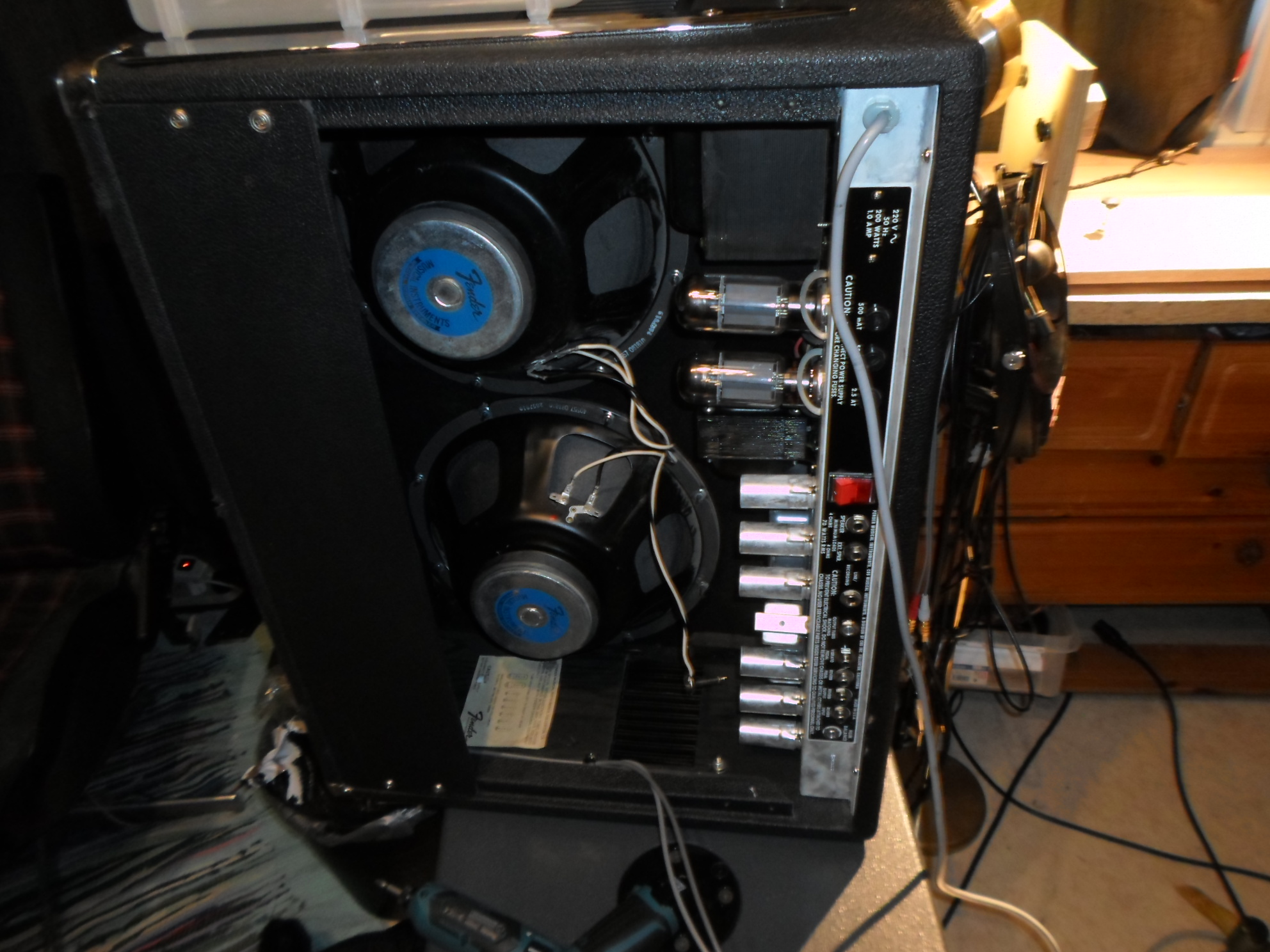

Orange OR80 -73

Ett tidigt Orange-combo med 2×12:or för översyn. Ställde bias men märkte att Gain-poten skrapade. Bytte pot och det blev bättre men lät som Presence-poten på gamla Marshall, dvs som att det låg likspänning på poten. Efter lite felsökning kunde jag konstatera att en katodkondensator i steget efter Gain-poten hade kortslutit och detta var orsaken till skrapet. Anodspänningen som skulle vara ca 180V var nere i 76V. Bytte den kondensatorn och såg också att en likadan kondensator till steg 1 var bakvänt monterad (det är elektrolytkondensatorer så de har polaritet). Bytte den också och det blev lite skillnad på ljud kan man säga.

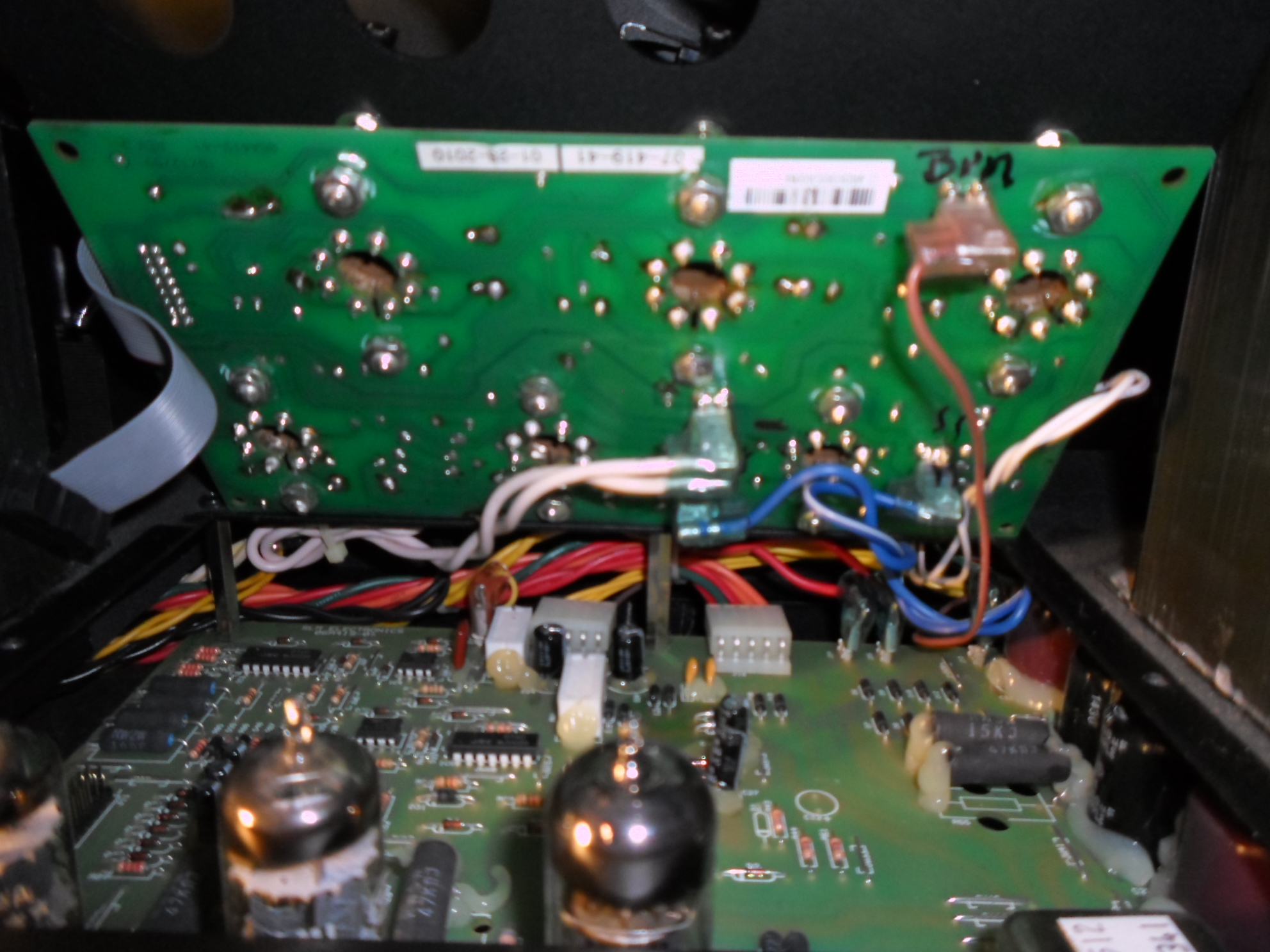

Marshall JTM30

Enligt felbeskrivning så tystnade förstärkaren efter ett tag och man kunde då se att rören i preampen slocknat. Det är så att man har valt att likrikta glödspänningen för preamprören och det var detta som var felet. Jag bytte diodbryggan som likriktade spänningen och passade på att löda om ”skumma” lödningar. De här modellerna har värmeproblem beroende på att slutrören är monterade horisontellt och värmen går rakt upp i kretskorten vilket kan skapa spröda lödningar med sprickor. Slutrören var omatchade med en diff på 10mA så jag bytte dem mot ett matchat par som dessutom drog tomgångsström enligt spec , 40mA (det går inte att justera bias på den här modellen utan att bygga om biaskretsen, nu slapp vi det denna gång).
